環氧澆注干式變壓器

　　◆產品介紹

　　該產品通過引進德國和韓國最新技術，采用帶填料樹脂材料，真空澆注工藝，線圈硬度高，阻燃能力好，耐熱性和短時過載能力強。產品具有節能、體積小、重量輕、防潮抗沖擊、阻燃、局放小、過載能力強、自動溫控等優點。廣泛應用于輸變電系統、賓館飯店、高層建筑、商業中心、體育場館、石化工廠、地下鐵道、車站機場、海上鉆臺等場所，特別是安裝空間有限、須靠近負荷中心和具有特殊防火要求的場合，更能充分發揮其體積小、阻燃的優越性。

　　◆產品特點

　　1、阻燃、防爆、無污染、免維修、可分散安裝在負荷中心，降低投資造價，節約費用。

　　2、損耗低，節電效果好，帶來了運行上的經濟實惠。

　　3、局部放電量小，線圈不吸潮，不吸塵，可靠性好，使用壽命長。

　　4、繞組真空澆注，機械強度高，抗短路能力強，雷電沖擊性能好。

　　5、外殼采用不銹鋼、鋁合金和鍍鋅鋼板等材料，外殼防護等級有IP20、IP23和IP40等型式，進出線可以上進上出，下進上出，下進下出。

6、可根據客戶需要帶有風機和溫度控制系統，也可增加電磁鎖，行程開關，安裝支架等配件。

備注：根據客戶需求，可以提供SCB18型一級能效，SCB14型二級能效及其他型號產品。

外形尺寸

本體外形尺寸

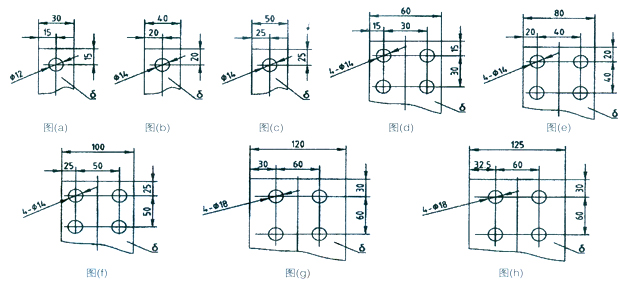

圖（一）（低壓出線端子）

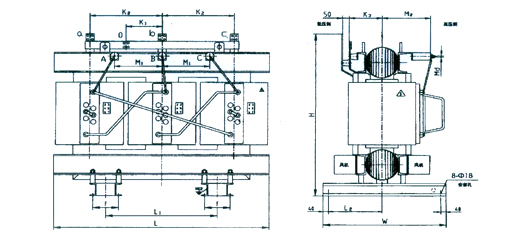

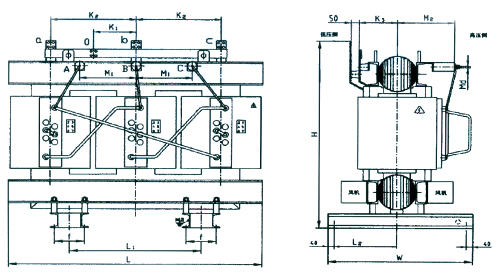

圖（二）（本體外形尺寸）

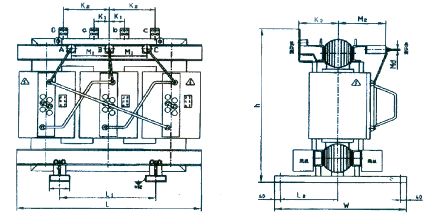

圖（三）（本體外形尺寸）

注：強迫風冷系列（風機）尺寸不超過本體尺寸（L*W）

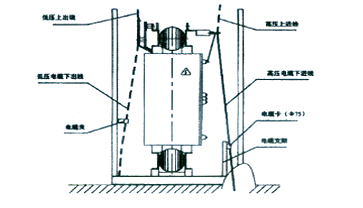

圖(四)（進出線方式示意）

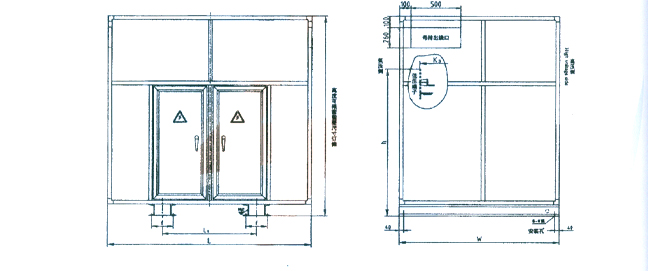

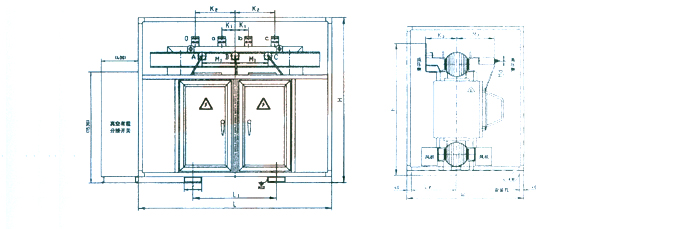

圖（五）（外殼外形尺寸）

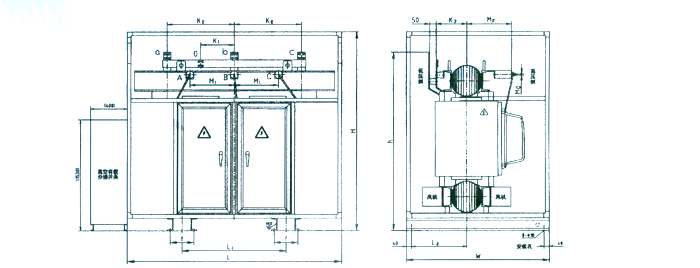

圖（六）（外殼外形尺寸）

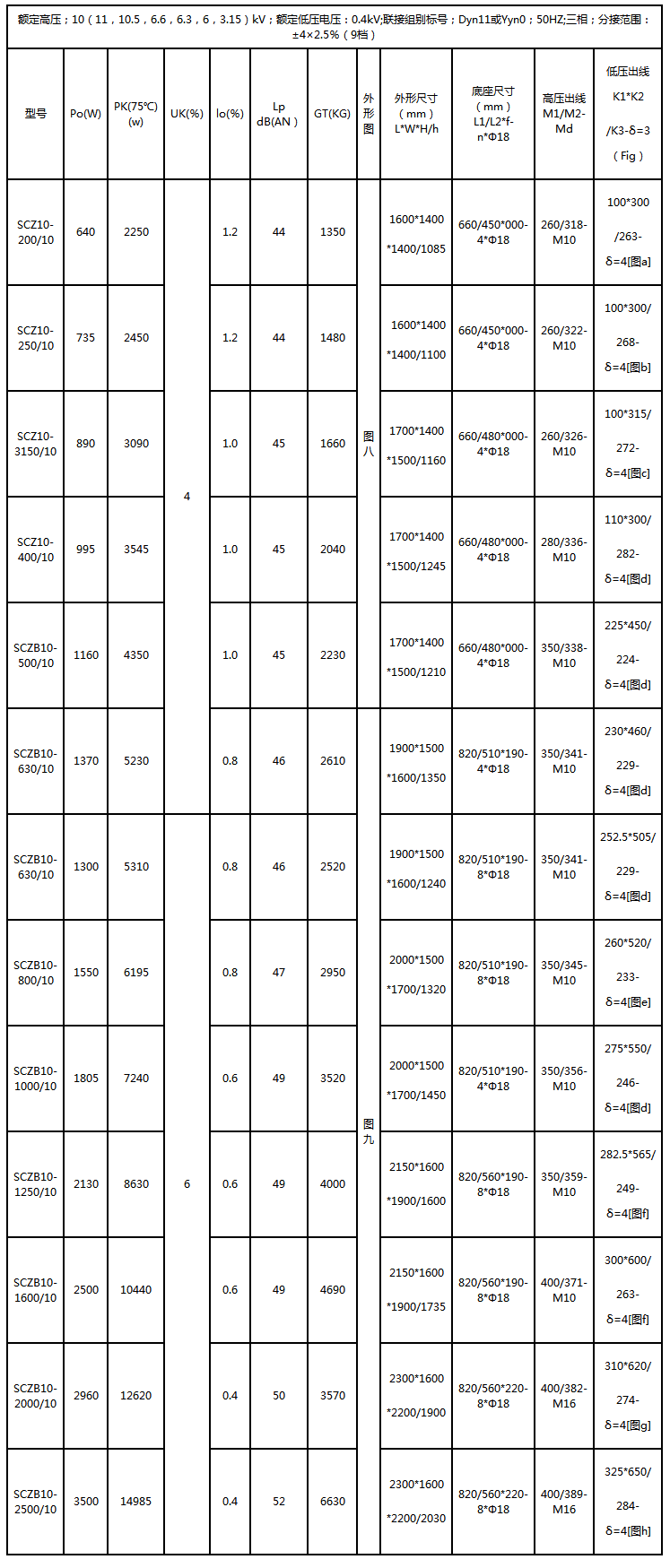

表四 SC（B）10系列 10kv 級30~2500kVA有載調壓樹脂絕緣于式變壓器產品數據

注：（1）本手冊提供的外形尺寸數據僅供設計選型用，其終尺寸以產品的實際外形為準。

       （2）高低出線端子尺寸，與同容量無載調壓干變的相同，具體尺寸參見圖（一）。

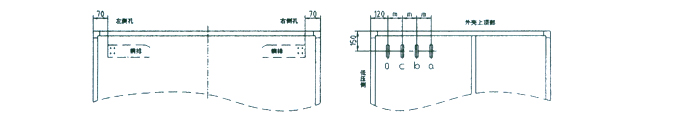

圖七（低壓鋼排出線示意圖）

圖八（外形尺寸）

圖九（外形尺寸）
